Горизонтальный парогенератор D05-350Р в модульном исполнении
В комплект входит горизонтальный парогенератор D05-350
Комплектация МОДУЛЬНОГО ИСПОЛНЕНИЯ
- Парогенератор серии D05-350 – 1 шт
- Двухступенчатая система подготовки питательной воды
- Резервуар для конденсата (резервуар для питательной воды), объем бака зависит от мощности парогенератора
- Насос для предотвращения кавитации
- Байпасная группа
- Все фитинги и промежуточные деки
Все оборудование, упомянутое выше, установлено взаимосвязанным образом на специальной платформе, которую можно разделить на две части.
ГОРЕЛОЧНОЕ УСТРОЙСТВО
Горелочное устройство ALB, Турция – 1 шт.
Возможные варианты топлива:
- Сжиженный газ;
- Природный газ;
- Дизель;
- Комбинированное (газ/дизель);
- С низкими выбросами NOx
Тип регулирования:
- -1-ступенчатая;
- -2-ступенчатая;
Предназначено для сжигания топлива. Благодаря точному регулированию соотношения «топливо-воздух» достигается высокая производительность горелки и стабильность горения во всём диапазоне мощности. Удобное расположение элементов горелки обеспечивает быстрый доступ и простоту настройки.
Все электрические соединения (в том числе соединение парогенератора с горелкой) ТЕСТИРУЮТСЯ НА ЗАВОДЕ-ИЗГОТОВИТЕЛЕ.
Подключение горелки к парогенератору осуществляется «разъем-в-разъем».
Также парогенератор проходит гидравлические испытания на заводе-изготовителе.
Таким образом, парогенератор поставляется полностью готовым к эксплуатации, что уменьшает сроки выполнения монтажных и наладочных работ, а также исключает ошибки при подключении
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| МОЩНОСТЬ | МАКСИМАЛЬНЫЙ РАСХОД | ОБЩАЯ ЭЛЕКТРИЧЕСКАЯ МОЩНОСТЬ | Объем конденсатного бака | |||
|---|---|---|---|---|---|---|
| ГАЗ | СУГ | ДИЗЕЛЬ | ||||
| ккал/ч. | кВт | м³/ч | кг/ч | кг/ч | кВт | л |
| 210.000 |
245 |
25,4 | 19,0 | 20,5 | 1,52 |
350 |

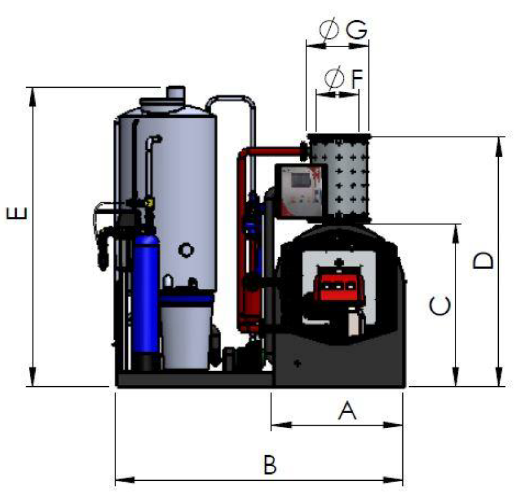

ГАБАРИТНЫЕ РАЗМЕРЫ
| Модель | D05-350P |
|---|---|
| Производительность, кг/ч | 350 |
| Ширина парогенератора (А), мм | 900 |
| Общая ширина (В), мм | 2150 |
| Высота корпуса (С), мм | 1300 |
| Общая высота парогенератора (D), мм | 2090 |
| Общая высота системы (Е), мм | 2250 |
| Диаметр дымохода (F), мм | 365 |
| Диаметр фланца дымохода (G), мм | 530 |
| Общая длина (Н), мм | 2158 |
